方型硬壳电芯安全测试
在过充电测试、过放电测试和外部短路测试中均未观察到起火或爆裂，证明了优异的安全性。
| 测试 | 条件 | 結果 | |
|---|---|---|---|
| 冒火 | 破裂 | ||
| 过充电 | 电流： 200 A 充电率： 250% 最大电压： 20 V 夹紧治具的使用 |
无 | 无 |
| 过放电 | 电流： 200 A 电压： 0 V |
无 | 无 |
| 外部短路 | 短路电阻： 3 mΩ 环境温度： 55 ℃ |
无 | 无 |

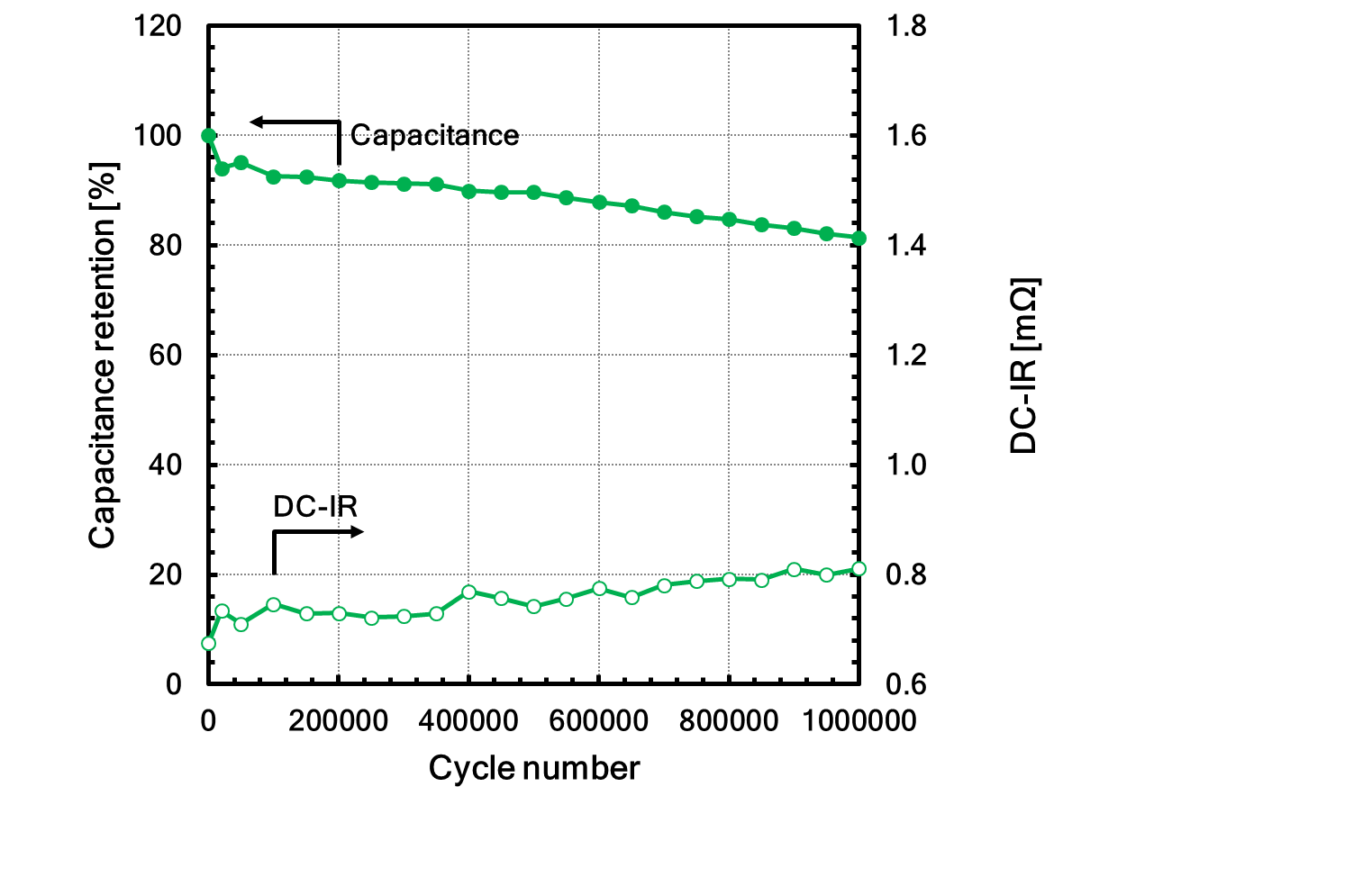

方型硬壳电芯循环试验结果
即使在 200A 重复充电和放电 100 万次后，也继续有80%以上的容量。
| 试验单体 | 方型硬壳电芯 3300F |
|---|---|
| 试验条件 | 充电CC 200A, 3.8V / 放电：CC 200A, 2.2V / 无休止/25℃ |
* 测试结果是在描述的测试条件下观察到的，我们不保证不同条件下的结果相似。
方型硬壳电芯浮动试验结果
在 70°C 3.8V 浮点测试中，10,000 小时后未见明显劣化。
| 试验单体 | 方型硬壳电芯 3300F |
|---|---|
| 试验条件 | 电压：3.8V / 环境温度：70℃ |
* 测试结果是在描述的测试条件下观察到的，我们不保证不同条件下的结果相似。
方型硬壳电芯保存试验结果
即使在 70°C 的环境中放置 10,000 小时，也没有发现明显的劣化。
| 试验单体 | 方型硬壳电芯 3300F |
|---|---|
| 试验条件 | 70℃環境保存 |
* 测试结果是在描述的测试条件下观察到的，我们不保证不同条件下的结果相似。
方型硬壳电芯自放电试验结果
在 3.8V和3V电压下放置 10,000 小时后没有看到明显的电压下降。
| 试验单体 | 方型硬壳电芯 3300F |
|---|---|
| 试验条件 | 电压：3.8V，3V / 环境温度：25℃ |
* 测试结果是在描述的测试条件下观察到的，我们不保证不同条件下的结果相似。
